前幾篇我們介紹了代碼的不同類型結構覆蓋率測試，屬于代碼的動態測試，本章我們介紹代碼編碼規則的靜態測試。
01
關于代碼靜態檢測
靜態代碼測試通常按照既定的編碼規則，檢查被測試代碼的語法、語義、結構等，是否符合編碼規則的要求。代碼的靜態測試和動態測試的區別主要有以下幾點：
1. 代碼靜態測試不會運行代碼，代碼動態測試會運行代碼；
2. 靜態測試會依據相應語言的編碼規則，動態測試跟編碼規則沒有直接關系；
3. 靜態測試和動態測試都可以通過人工結合工具輔助的方式執行，工具在靜態編碼規則檢測效率和工具自動執行完成率上，普遍高于動態的結構覆蓋測試；
4. 代碼靜態規則檢測的部分準則內容在編譯器編譯代碼時會執行類似的檢查，但是編譯器不會在編譯時執行代碼的動態結構覆蓋檢測。
02
代碼規則檢測的編碼標準
不同的編程語言有不同的編碼標準，我們以C語言為例，C代碼的編碼標準廣為人知的有Misra-C、CERT-C、EADS-C、BARR-C等，我國常見C編碼標準有GJB 5369、GJB 8114等。這其中應用最廣泛的可能就是Misra-C了，有很多文章專門對其進行介紹，我們不做過多說明。同樣C++和JAVA也有對應的國際組織或行業小組編制了相應的編碼標準規范。
03
國軍標編碼規范的舉例說明
本章我們使用GJB 8114標準列舉其中的一些編碼準則，讓大家有所認識。該標準的規則大體可以分為兩類，一類是強制準則，還有一類是建議推薦準則。
3.1 強制準則舉例

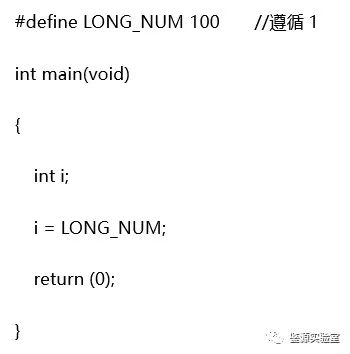

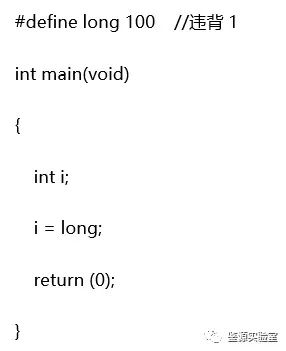

[GJB8114-2013] R-1-1-1 禁止通過宏定義改變關鍵字和基本類型含義。
描述：禁止通過宏定義改變關鍵字和基本類型含義。
3.2 建議準則舉例

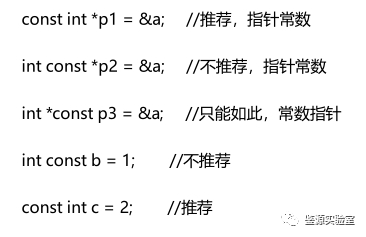

[GJB8114-2013] A-2-9-2 建議除常數指針外，const說明均在類型說明的最外層。
描述：建議除常數指針外，const說明均在類型說明的最外層。
GJB8114定義的C代碼準則從13個方面逐個進行約束，準則的條目較多，工作中涉及到政府、國企的高安全要求項目時該規范的使用率比較高，有需要時可以直接參考標準文檔。
04
代碼靜態規則檢測的過程
我們對一個工程的代碼或者工程中幾個代碼文件進行靜態規則檢測時，必須提前做一些準備工作，來保證測試的順利執行。
首先要確定代碼編寫的語言，C、C++或者其他語言，要確認工程使用的IDE以及編譯器，最好能確定工程代碼的頭文件或者路徑，以及宏定義。然后我們需要確定進行代碼靜態檢測的標準依據，是Misra C還是GJB 8114，以及標準的版本如Misra-C 2004。
完成上述的準備工作后我們就可以選擇使用的測試工具，是否已購買相關工具，還是使用開源產品，目前可以支持代碼靜態規則檢測的開源工具還是比較多的，其中也有做的很好的產品，考慮到項目客戶方對檢測結果的認可程度，建議使用已通過相關認證的商用軟件工具進行測試。

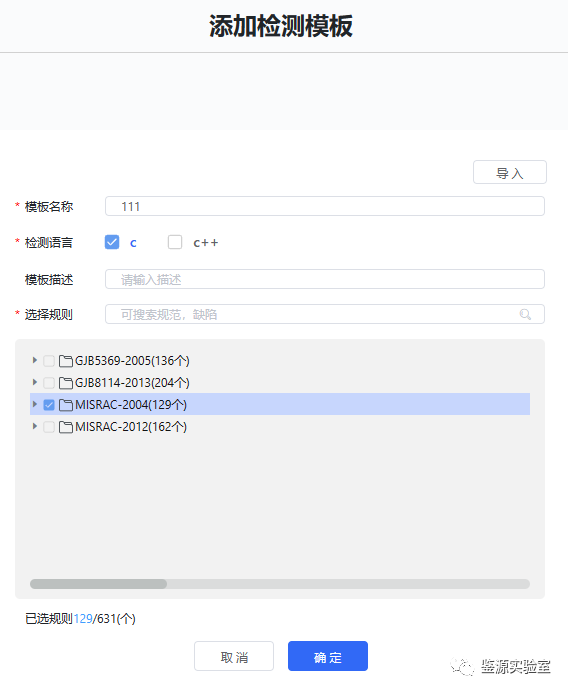

我們以TestGrid工具（SmartRocket TestGrid嵌入式軟件自動化測試平臺）為例展示一個開源C代碼項目基于Micra-C 2004準則的靜態代碼測試。首先我們建立一個規則模板，并將Micra-C 2004標準應用到該模板，如下圖：
從圖中我們也可以得知，規則的模板是允許自定義組合的，意味著可以從已知的標準規則集中自由選取相關條目，根據需要組合成新的規則集合用于測試活動。

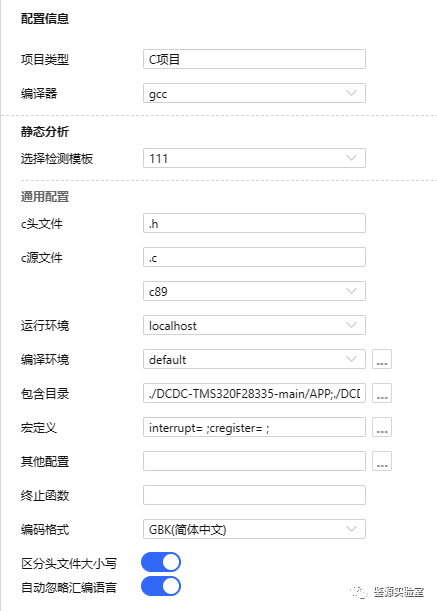

接下來我們將收集的工程相關信息填入測試配置，填入信息必須要準確，如下圖所示：

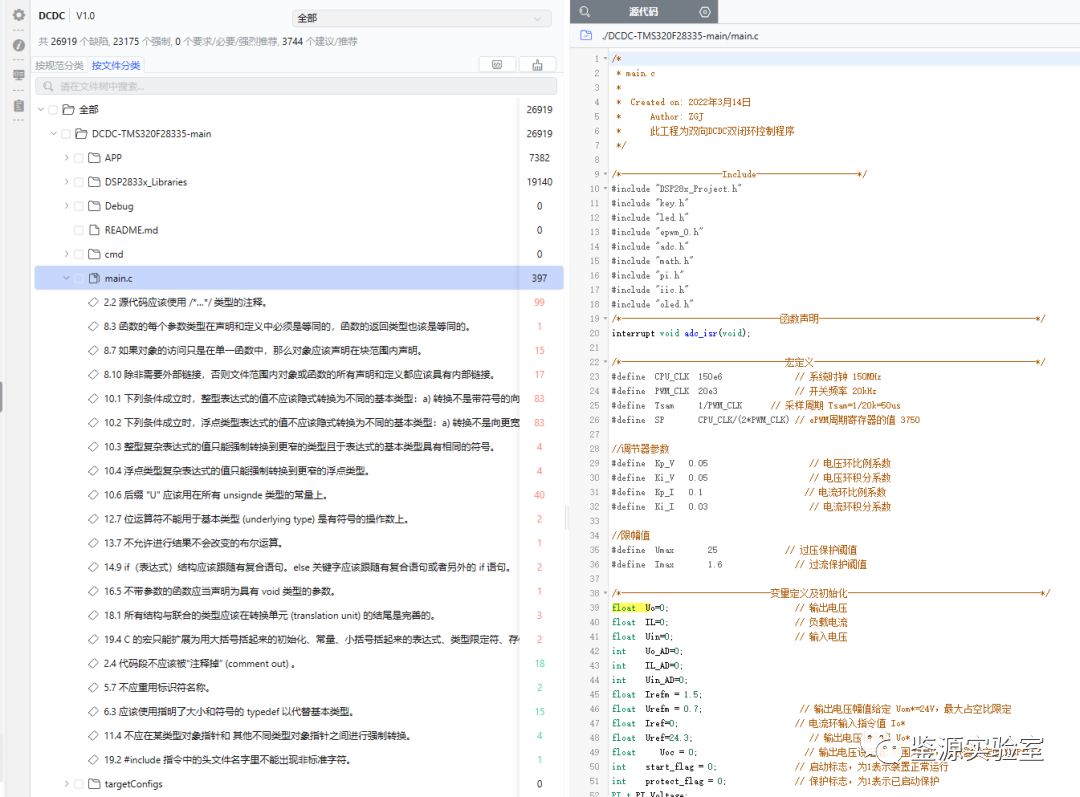

配置完成后執行規則檢查，執行完成結果如下圖顯示：

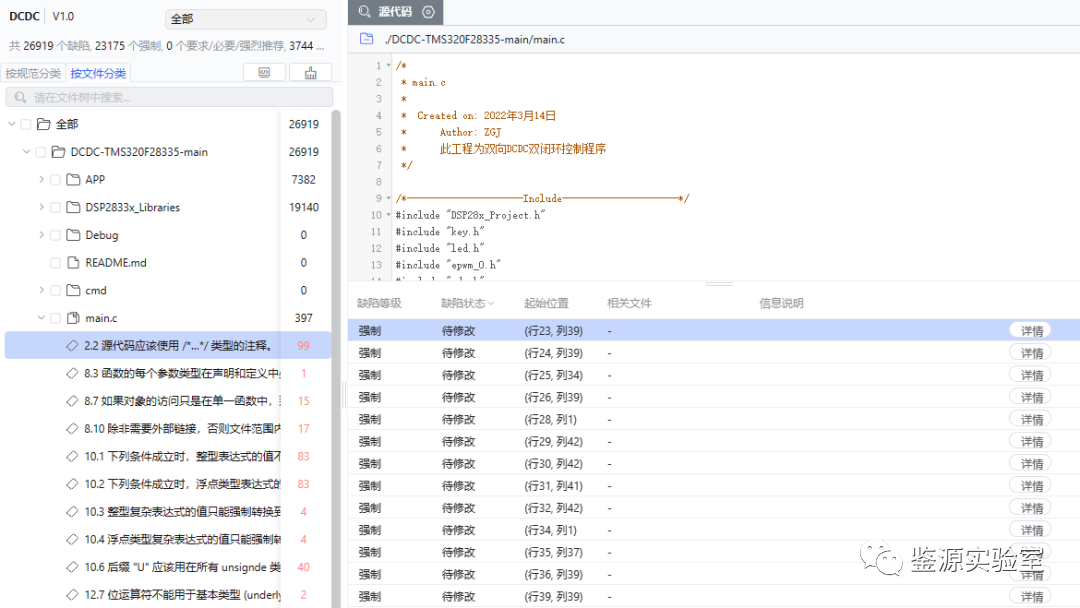

可以通過詳情查看違反編碼準則的詳細內容，開發人員可以根據說明有針對性地進行代碼改進。
05
測試小結
在執行代碼的靜態規則檢測時我們有以下建議供大家參考：
1.使用工具執行代碼的規則檢查可以大大提高測試工作的執行效率。
2.工具設置規則執行嚴格時容易誤報，執行規則設置寬松時容易漏報，這是正常現象。
3.代碼的規則檢測需要跟實際項目上需要使用的規則進行適當結合和調整匹配，切不可不顧實際直接使用Misra C等規則進行生搬硬套。客戶方的項目需求提出明確要求時除外。
4.即使使用Misra C或者國軍標的相關標準，規則內的約束門限值也需要結合實際情況在項目?jī)?nèi)協商確定，如單個函數的建議和最大行數，圈復雜度，if后一次判定參與條件的最大個數等等門限值設定。
參考文獻：
[1] GJB 8114-2013 《C/C++語言編程安全子集》
