為了幫助OEM廠商實現對以太網節點產品的準入測試、幫助Tier1廠商對其產品進行快速開發驗證迭代，上海控安搭建車載以太網協議一致性驗證測試平臺。該平臺基于Keysight及IXIA、Vector等設備，經系統設計搭建而成，可用于驗證車載以太網的物理性能、交換機性能、TCP/IP協議一致性、應用層通信協議一致性以及以太網通信功能。

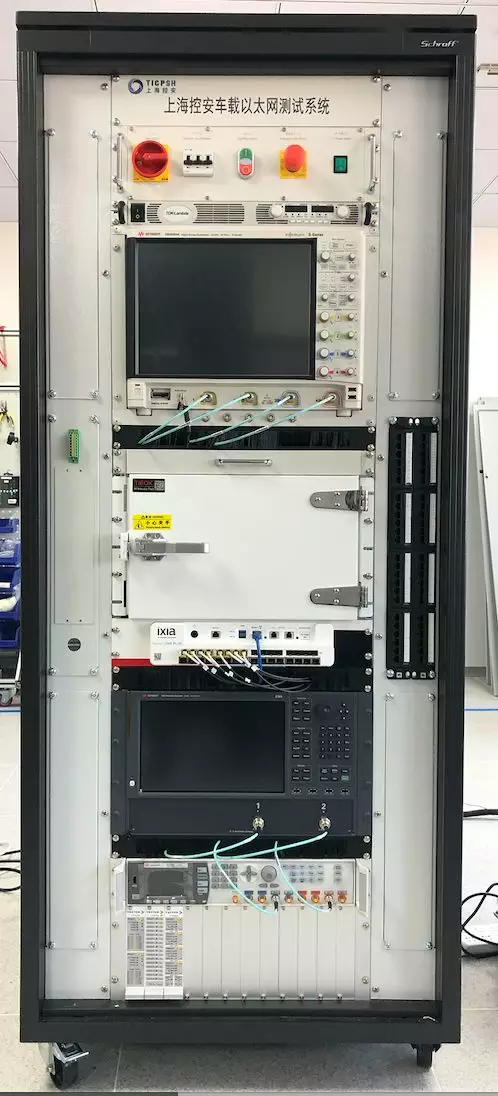

車載以太網協議一致性驗證測試平臺示意圖
產品描述
該平臺可實現以下符合國際及行業標準的測試內容：
物理層測試：參考OPEN Alliance TC8及IEEE標準，實現100/1000BASE-T1/100BASE-Tx的PMA及IOP測試
交換機性能測試：參考RFC2544/RFC2889標準，實現吞吐量、延時、丟幀、背靠背、地址表容量等測試
TCP/IP一致性測試：參考OPEN Alliance TC8、AUTOSAR Acceptance Test 1.1標準，實現ARP、DHCP、ICMP、IPv4、NDP、IPv6、TCP、UDP等測試
SOME/IP一致性測試：參考OPEN Alliance TC8標準，實現SOME/IP基本要求、SD、ETS等測試
AVB/TSN一致性測試：參考AVnu標準，實現gPTP、FQTSS、AVTP等測試
由于車載以太網應用相關測試內容暫無公開標準可參考，也可根據客戶需求定制測試規范，并開發測試腳本。內容包括：
車載以太網通信性能測試：工作電壓范圍、負載率、數據庫一致性等
DoIP及UDS診斷測試：報文封裝、定時、通信過程、UDS服務等
刷寫測試：有效性、步驟干擾、校驗、異常處理等
路由測試規范：內容、延時、時序、負載、錯誤處理等
UDPNM測試：地址范圍、狀態測試、狀態切換過程等
價值優勢
實現自動化測試，提高測試效率
采用代碼測試，提高測試準確度
物理層到應用層，實現測試的全面覆蓋
典型應用
